[Network] 네트워크 전체 흐름(3)

• 이 글은 "모두의 네트워크" 책을 참고하여 작성하였습니다.

웹 서버에서의 데이터 전달과 처리

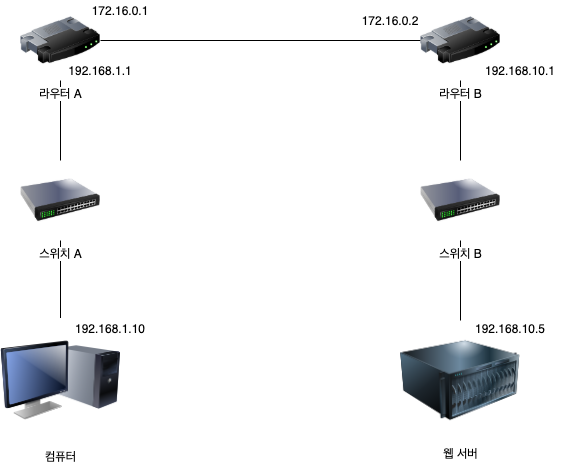

다음과 같이 네트워크가 구성되어 있고 스위치 B에서 웹 서버의 데이터 전달과정에 대해 설명하도록 하겠습니다

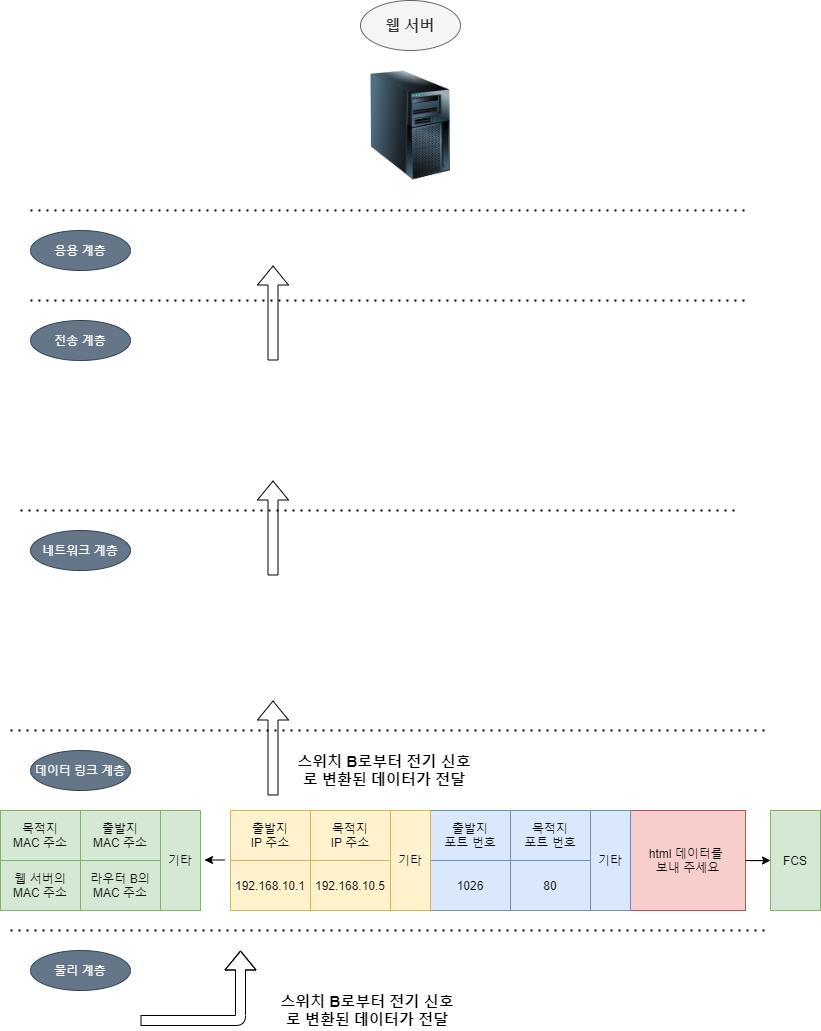

1. 그림과 같이 데이터가 전기 신호로 웹 서버에 도착하면 웹 서버는 데이터 링크 계층에서 이더넷 프레임의 목적지 MAC 주소와 자신의 MAC 주소를 비교합니다.

2. 주소가 같다면 이더넷 헤더와 트레일러를 분리하고 네트워크 계층에 전달합니다.

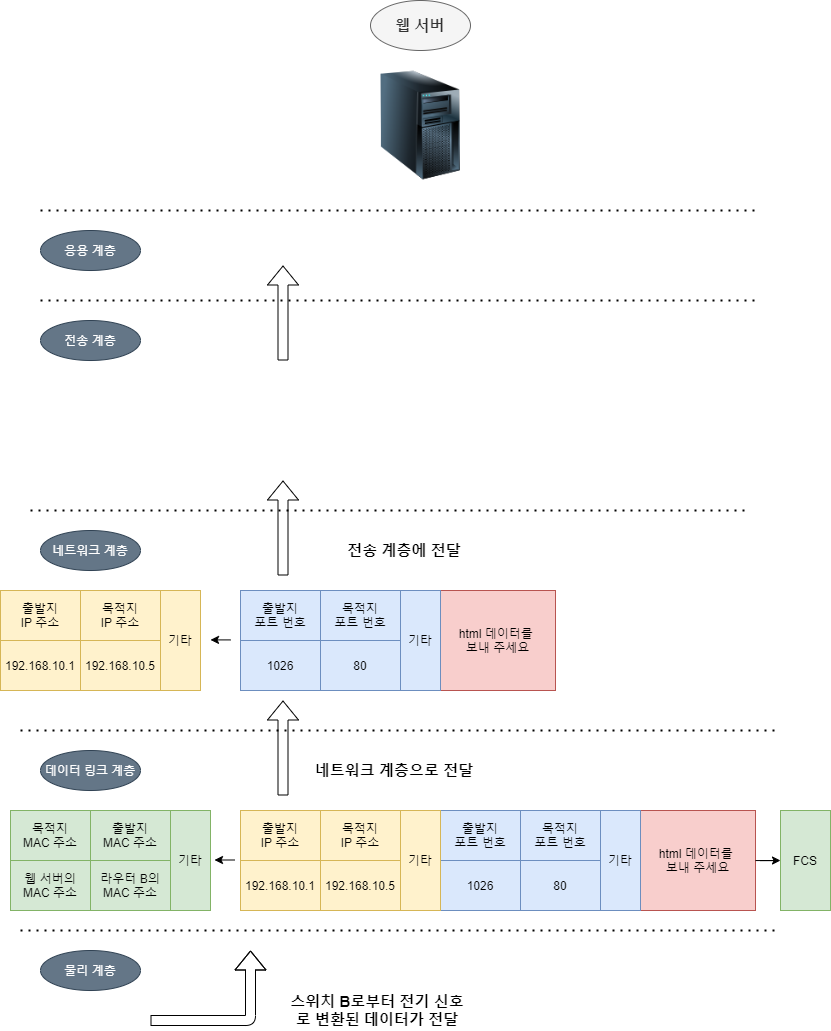

3. 네트워크 계층에서는 그림과 같이 목적지 IP 주소와 웹 서버의 IP 주소가 같은지 호가인합니다. 주소가 같으면 IP 헤더를 분리하고 전송 계층에 전달합니다.

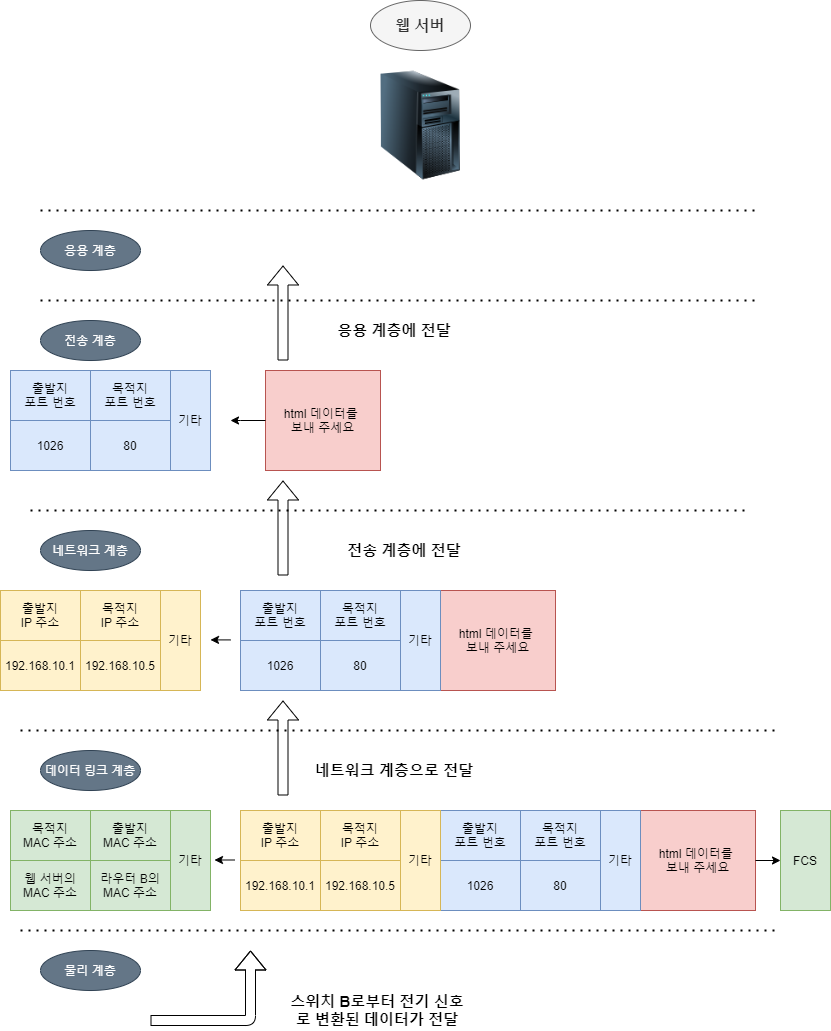

4. 다음은 전송 계층에서 그림과 같이 목적지 포트를 확인하여 어떤 애플리케이션으로 전달해야 하는지 판단하고 TCP 헤더를 분리하여 응용 계층에 전달합니다.

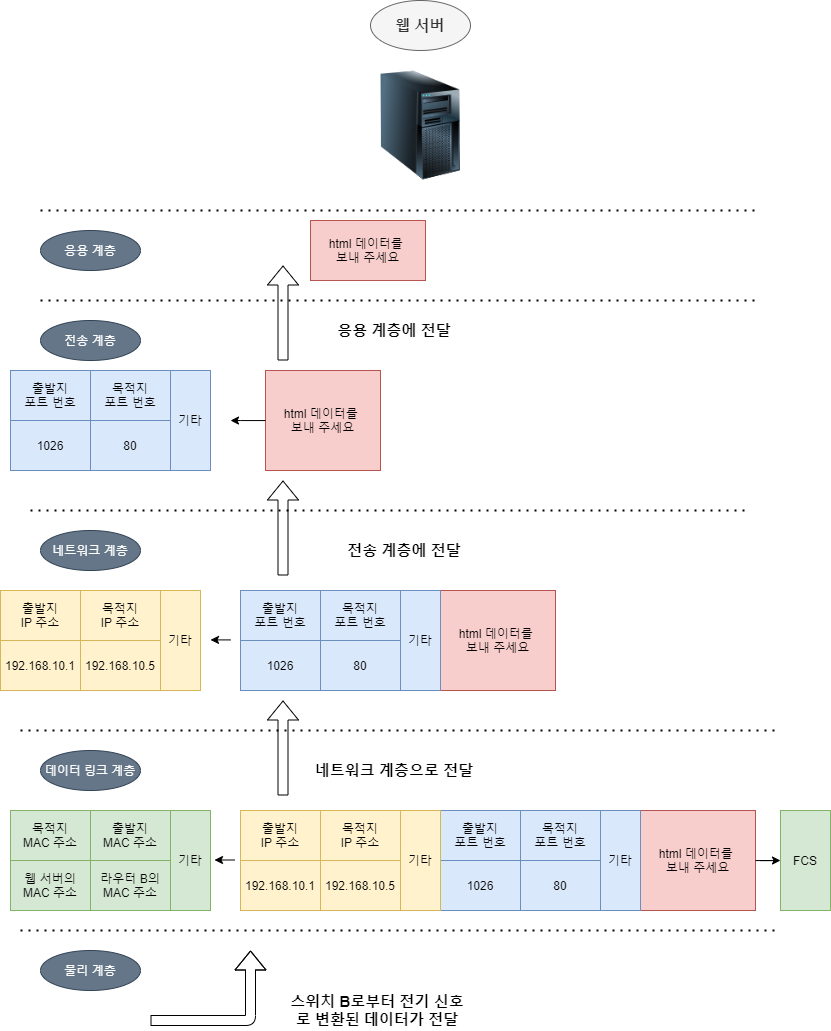

5. 드디어 웹 서버의 응용 계층에 도착하여 클라이언트의 요청 데이터를 확인할 수 있습니다. 이렇게 컴퓨터는 요청을 받고 응답을 보내면서 데이터를 주고 받고 있습니다.
